《NB/T 10440-2020 風力發電機定子繞組絕緣結構評定規程 耐濕熱性》是由中華人民共和國能源部發布的標準，主要規范了風力發電機定子繞組絕緣結構在濕熱條件下的耐濕熱性評定規程。

一、范圍：
本文件規定了風力發電機定子繞組絕緣結構耐濕熱性評定規程，包括機械振動、濕熱、高低溫的循環試驗方法。

本文件適用于直驅風力發電機定子繞組耐濕熱性絕緣結構的評定，其他類型風力發電機定子繞組絕緣結構耐濕熱性評定也可參考本文件。

二、試驗項目：
機械振動試驗、溫度濕度循環試驗等。

三、試驗設備：

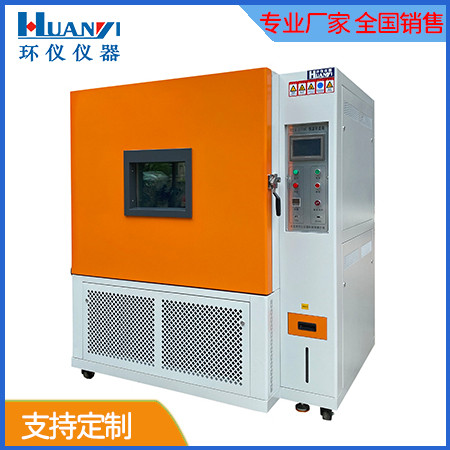

恒溫恒濕試驗箱、振動試驗機等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

溫度濕度循環試驗每周期含6次24h溫度/濕度循環。單次24h溫度/濕度循環過程描述如下:

a)每24h循環開始時，試驗箱的溫度應控制為20 ℃±2℃，相對濕度為（93±3）%。
b)試驗箱的溫度在1.5 h~2.5 h內連續升溫至60 ℃±2 ℃。在此期間內相對濕度應保持在(93±3)%。
c)試驗箱的溫度和相對濕度分別保持為60 ℃±2℃和(93土3）%，直到循環試驗開始后5 h 止。

d)試驗箱溫度在1.5 h~2.5 h內降至20 ℃±2 ℃。在此期間內相對濕度應保持在80%~96%。

e)自循環開始7.5 h起，試驗箱溫度在1.5 h~2.5 h內，連續升溫至60 ℃±2℃。在此期間內相對濕度應保持在（93±3）%。
f)試驗箱的溫度和相對濕度分別保持為60 ℃±2℃和(93±3）%，直到循環試驗開始后12.5 h 止。

g)試驗箱溫度在1.5 h~2.5 h 內降至20 ℃±2 ℃。在此期間內相對濕度應保持在80%~96%。

h)完成步驟a）~g)后，試驗箱繼續穩定保持溫度為20 ℃±2 ℃，相對濕度為(93士3）%，持續時間為1 h。
i)從循環開始后16 h起，試驗箱溫度開始降低，并在2 h~3 h內降到-40 ℃士2 ℃。從此階段起，在整個低溫分循環期間對相對濕度不做要求。
j)從循環開始后19h起，試驗箱溫度應保持為-40 ℃士2 ℃，持續時間為 1 h。
k)從循環開始后20h起，試驗箱開始升溫，并在循環開始2h~3 h內升至20 ℃±2 ℃。

I)從循環開始23h起，試驗箱溫度應保持為20 ℃±2℃，并開始加濕，相對濕度為(93±3)%直到24 h循環結束。

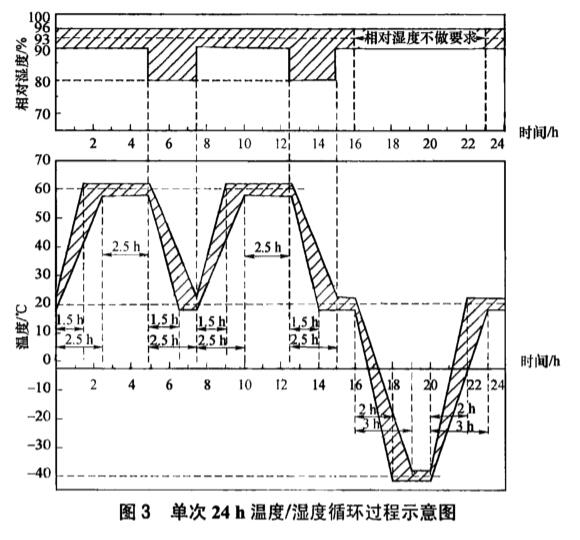

單次24 h溫度/濕度循環過程示意圖見圖3。

通過遵循《NB/T 10440-2020 風力發電機定子繞組絕緣結構評定規程 耐濕熱性》，可以確保風力發電機定子繞組絕緣結構的耐濕熱性能符合相關要求，提高風力發電機的可靠性和穩定性，保障風力發電系統的正常運行。
